por Sobreira » Qui Set 19, 2013 02:20
O exercício informa que a tensão sobre o resistor de 10 ohms é 5V e pede a potência dissipada no resistor de 4 ohms.
Já tentei algumas técnicas e não consegui resolver.
- Anexos
-
"The good thing about science is that it's true whether or not you believe in it."
-
Sobreira
- Colaborador Voluntário
-
- Mensagens: 122
- Registrado em: Sex Out 12, 2012 17:33
- Formação Escolar: PÓS-GRADUAÇÃO
- Área/Curso: Engenharia Elétrica
- Andamento: formado
por young_jedi » Sex Set 20, 2013 18:51
sendo a tensão 5V e a resistência 10 ohms então a corrente que passa por ele é 0,5A
essa corrente também é igual a corrente que passa pelo resistor de 4 ohms pois esse é o único caminho que ela tem para retornar
portanto a potencia no resistor de 4 ohms sera
-
young_jedi
- Colaborador Voluntário
-
- Mensagens: 1239
- Registrado em: Dom Set 09, 2012 10:48
- Formação Escolar: GRADUAÇÃO
- Área/Curso: Engenharia Elétrica - UEL
- Andamento: formado
por Sobreira » Sáb Set 21, 2013 00:09
Mas aí a corrente não se dividirá no nó acima do resistor R5 e/ou no nó acima de R6 ???
"The good thing about science is that it's true whether or not you believe in it."
-
Sobreira
- Colaborador Voluntário
-
- Mensagens: 122
- Registrado em: Sex Out 12, 2012 17:33
- Formação Escolar: PÓS-GRADUAÇÃO
- Área/Curso: Engenharia Elétrica
- Andamento: formado
por young_jedi » Sáb Set 21, 2013 11:27

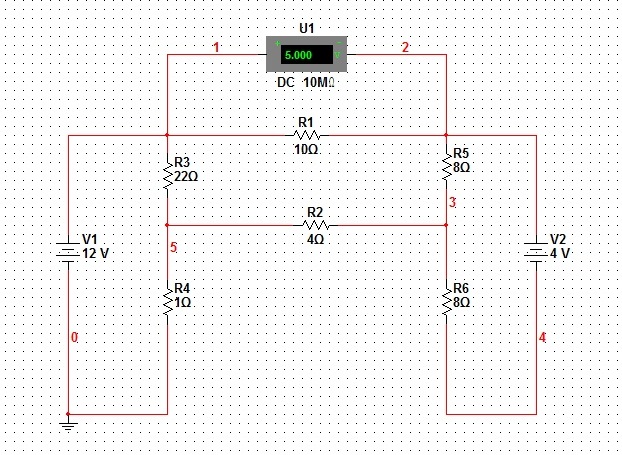

- circuito.png (131.41 KiB) Exibido 7644 vezes
temos que
e
portanto
repare que ela se divide em um nó e depois se soma no outro
-
young_jedi
- Colaborador Voluntário
-
- Mensagens: 1239
- Registrado em: Dom Set 09, 2012 10:48
- Formação Escolar: GRADUAÇÃO
- Área/Curso: Engenharia Elétrica - UEL
- Andamento: formado
