Definição de nó (circuitos elétricos)

Definição de nó (circuitos elétricos)

Mensagempor Sobreira » Dom Set 01, 2013 21:51

Olá, tenho uma dúvida conceitual em circuitos elétricos e gostaria de ouvir opniões.
Desde o curso técnico eu sempre tive para mim que "nó" em um circuito elétrico é um ponto de conexão de três condutores, constituindo algumas vezes um divisor de corrente.
Mas estudando agora, no livro de circuitos elétricos do Irwin, ele fala que nó é um ponto de conexão entre dois ou mais componentes de um circuito.
Pesquisei em diversas fontes e não há uma posição definitiva sobre esta definição. No livro do Sadiku e do Riedel também fala que é o ponto de conexão entre dois ou mais componentes.

Inclusive há uma relação, informada nestes livros, entre nós, ramos e laços em um circuito, isto é:

R=n+l-1 - Numero de ramos é igual ao número de nós mais o números de laços -1.

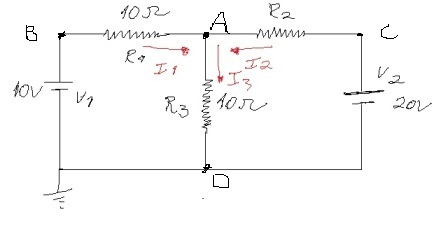

Então pelas definição de nó segundo os livros acima no circuito abaixo tenho 4 nós (A,B,C,D).
Mas em outras literaturas eu teria apenas 2 nós abaixo (A,D).
E agora?? Qual é a correta definição de nó?

"The good thing about science is that it's true whether or not you believe in it."
Sobreira
Colaborador Voluntário
Colaborador Voluntário

Mensagens: 122
Registrado em: Sex Out 12, 2012 17:33
Formação Escolar: PÓS-GRADUAÇÃO
Área/Curso: Engenharia Elétrica
Andamento: formado

Re: Definição de nó (circuitos elétricos)

Mensagempor Russman » Seg Set 02, 2013 10:30

Os pontos B e C não são nós. Veja que a forma retangular na representação do circuito é ocasional. Os pontos B e C apenas se destacam pela escolha do retângulo, pois nesses pontos temos apenas o fio! Mesmo que exista o resistor depois da bateria o mesmo nada mais é do qe um pedaço de fio compactado de forma a gerar mais resistência do qe condução. Vale lembrar também que a bateria e o resistor nos pontos B e C estão "ligados" em série. Já entre A, B e C não há como fazer essa distinção, não estão nem ligados em série nem em paralelo. Isto, portanto, são nós. Assim que eu penso e sempre aprendi.
"Ad astra per aspera."
Russman
Colaborador Voluntário
Colaborador Voluntário

Mensagens: 1183
Registrado em: Sex Abr 20, 2012 22:06
Formação Escolar: PÓS-GRADUAÇÃO
Área/Curso: Física
Andamento: formado
